产品说明 :

LT7689 是一款高效能 Uart TFT 串口屏控制芯片。其内部结合了 Cortex-M4 MCU 及 2D TFT 图形显示加速器,主要的功能就是提供 Uart 串口通讯,让主控端 MCU 透过简易的串口指令就能轻易的将要显示的信息呈现到 TFT 屏上。除了自带高效能 M4 MCU 之外,内部硬件还提供图形加速、PIP(Picture-in-Picture)、几何图形绘图等功能,能够提升 TFT 显示效率,及降低 MCU 处理图形显示所花费的时间,LT7689 支持的显示分辨率由 320*240(QVGA)到 1280*1024(SXGA),16/18/24bits 的 RGB 接口显示屏。

LT7689 内部的 M4 主频可达 150MHz,含有 512Kbytes Flash、256Kbytes SRAM、2D 图形加速显示器、128Mb 显示内存,支持的串口屏指令包括图片显示、GIF动画显示、循环图片显示、开机画面显示、进度条显示、文字符串显示、二维码产生、音讯播放,及结合触控屏达到触控功能的效果等70 多个指令,配合 乐升半导体 的串口屏开发软件、模拟软件能快速地完成中小尺寸的 TFT 串口屏显示方案。除了串口屏 Uart 通讯接口,LT7689 还提供多组的 SCI(Uart)接口可以连接如蓝芽模块、WiFi 模块等组件,也提供 USB 接口、SD 卡,模拟输入 AIN、PWM 及 INT 中断等接口,这些接口也可以设置成普通 IO 接口,同时自带 RTC 时钟。



由于含有高容量的 Flash 及 SRAM,LT7689 也可以作为一个带 TFT 控制器的主控 MCU 来使用,而硬件的图形加速引擎(BTE)、几何绘图引擎更支持显示旋转、画面镜射、画中画(PIP/子母画面)及图形混合透明显示,还有画点、画线、画曲线、椭圆、三角形、矩形、圆角矩形、柱状体、表格等功能,LT7689 强大的显示功能非常适合用在有 TFT-LCD 屏的电子产品上,如各式智慧家电、汽车仪表盘、摩托车面板、多功能事务机、工业控制、电子仪器、医疗美容设备、检测设备、充电设备、水电表、带屏智能音箱等产品。

产品规格 :


•  内建 M4 32Bit MCU、512KB Flash、256KB SRAM
•  提供 3 组 SCI(Uart)、2 组 SPI 接口
•  内建几何绘图引擎,支持画点、画线、画曲线、椭圆、三角形、
   矩形、圆角矩形等功能
•  内建 2D 图形加速引擎,提供显示旋转、画面镜射、
   PIP(Picture-in-Picture)及图形混合透明显示
•  支持 USB2.0、SD卡、I2C 接口
•  内建高容量 128Mb 显示内存
•  内建AES/DES及CRC校验

•  支持 320*240~1280*1024 的 16/18/24bit RGB 屏
•  支持外部 SPI Flash 将数据复制至图框缓冲区
•  MCU 提供 I2C 接口与外部 I2C 装置连接
•  支持多个中断输入、GPIO、PWM 接口
•  支持 2 个 ADC 的模拟输入接口
•  内建 RTC 及时钟信号源
•  工作电压:3.0V~3.6V
•  封装:96pin QFN

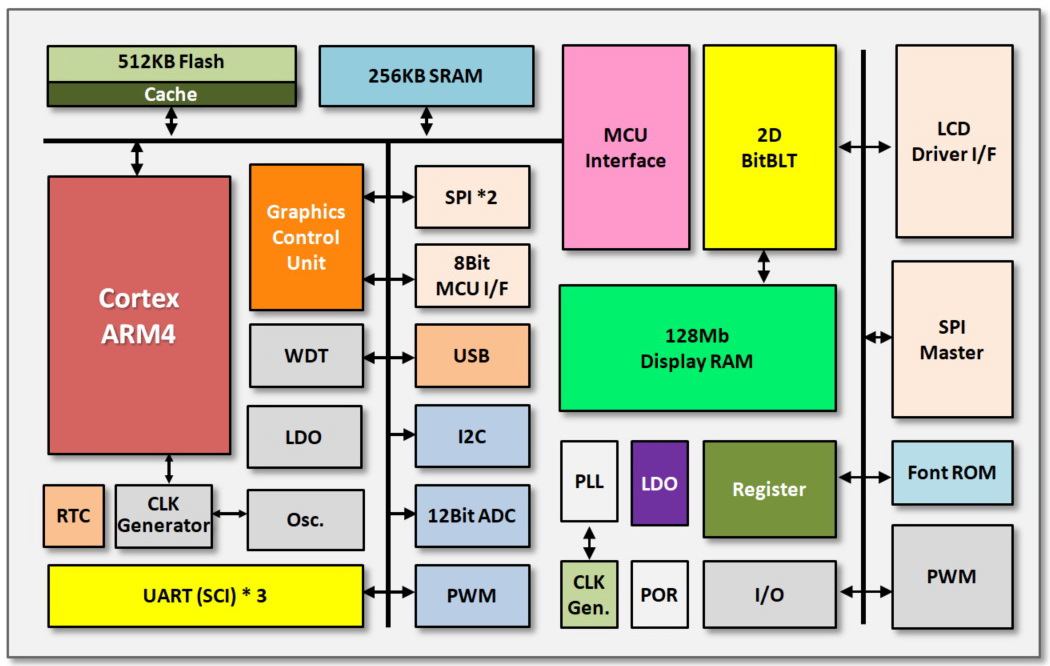

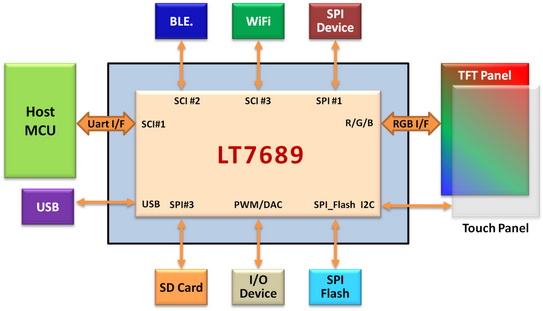

内部方块图: 应用示意图:

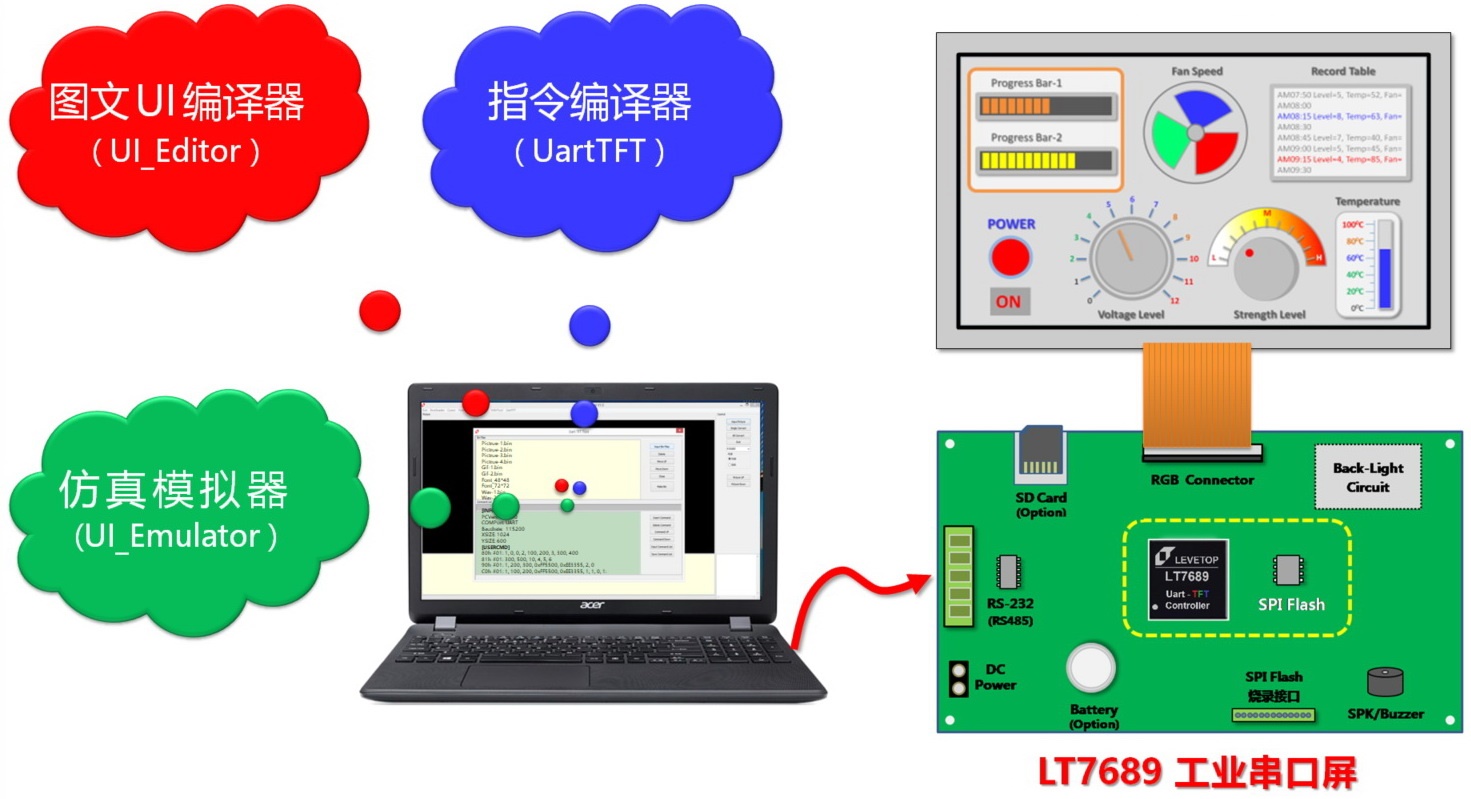

开发示意图:

产品信息电子档:

•  LT7689 中文简介
•  Levetop 串口屏方案
•  TFT 串口屏方案 PPT
