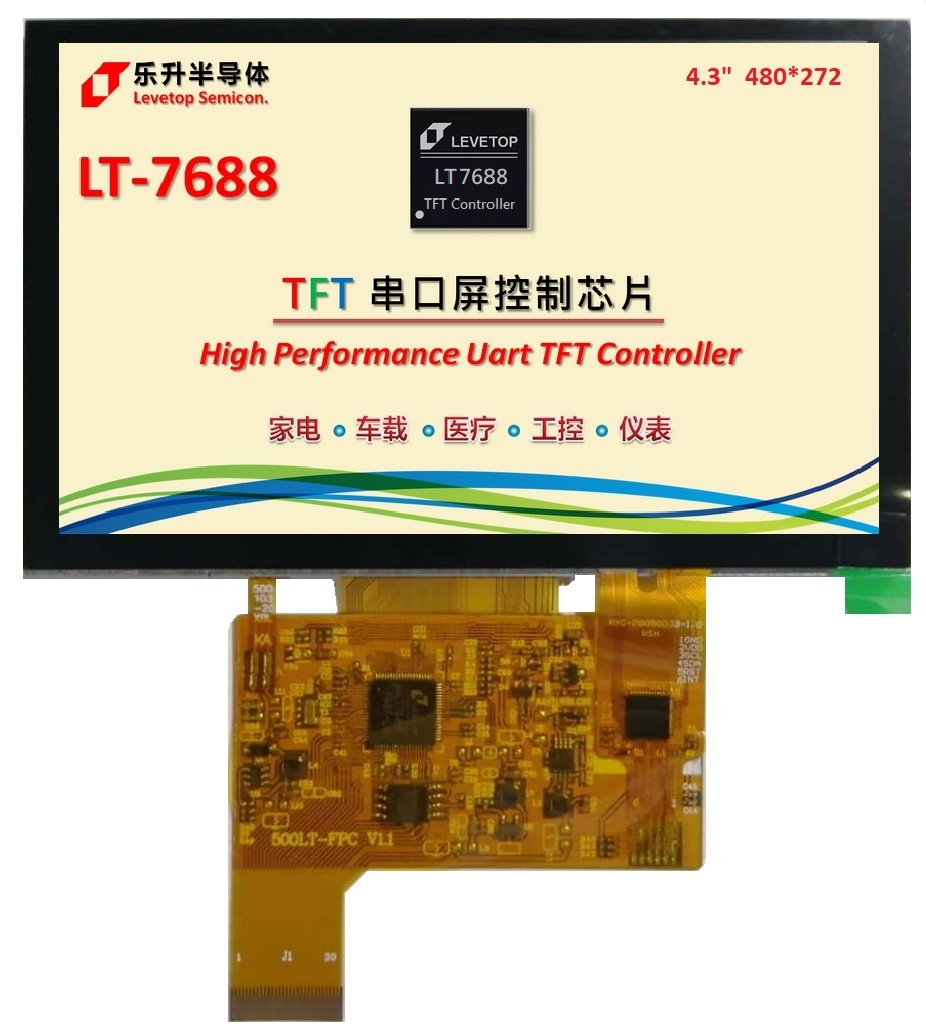

产品说明 :

LT7688 是一款高效能 Uart TFT 串口屏控制芯片。其内部结合了 乐升半导体 的 32bit MCU - LT32U02 及 TFT 图形加速器 - LT768 的核心架构,主要的功能就是提供 Uart、USB 串口通讯,让上位机 MCU 透过简易的指令就能轻易的将要显示到 TFT 屏的内容传递给 TFT 驱动器(Driver),内部硬件提供图形加速、PIP(Picture-in-Picture)、几何图形绘图等功能,能够提升 TFT 显示效率,及降低远端 MCU 处理图形显示的时间, LT7688 支持的 TFT 显示分辨率,可以由 320*240(QVGA)到 1280*1024(SXGA),支持 16/18bits 的 RGB 接口。

LT7688 内部的 MCU 主频可达 72MHz,含有 64Kbytes Flash、8Kbytes SRAM,除了提供 Uart、USB串口通讯,也提供一些模拟输入 AIN、PWM 及 INT 中断接口,这些接口也可以设置成普通 IO 接口,而为了达到多层次高分辨率的显示效果,LT7688 内建
128Mb
显示内存,可以支持从每像素1bit的2灰阶到高达每像素 18bits 的 262K 颜色显示。LT7688 也内建几何绘图引擎,支持画点、画线、画曲线、椭圆、三角形、矩形、圆角矩形等功能,同时内嵌的硬件图形加速引擎(BTE)提供了命令类型的图形操作,如显示旋转、画面镜射、画中画(PIP/子母画面)及图形混合透明显示等功能,若是配合 乐升半导体 的上、下位机软件更能发挥其显示效率,而不必为了 TFT 屏而去升级 MCU。LT7688 强大的显示功能非常适合用在有TFT-LCD 屏的电子产品上,如各式智能家电、汽机车仪表盘、工业控制、电子仪器、医疗设备、人机接口、检测设备等产品。

产品规格 :


•  内建 32Bit MCU、64KB Flash、8KB SRAM
•  支持 Uart、USB2.0 接口
•  内建几何绘图引擎,支持画点、画线、画曲线、椭圆、三角形、
   矩形、圆角矩形等功能
•  内建 2D 图形加速引擎,提供显示旋转、画面镜射、
   PIP(Picture-in-Picture)及图形混合透明显示
•  支持自定义字、全型字与图形光标
•  内建高容量 128Mb 显示内存

•  支持 320*240~1280*1024 的 16/18bit RGB 屏
•  支持外部 SPI Flash 将数据复制至图框缓冲区
•  MCU 提供 I2C 接口与外部 I2C 装置连接
•  支持多个中断输入、GPIO、PWM 接口
•  内建比较器支持 2 个 ADC 的模拟输入接口
•  内建时钟信号源
•  工作电压:3.0V~3.6V
•  封装: 80pin QFN

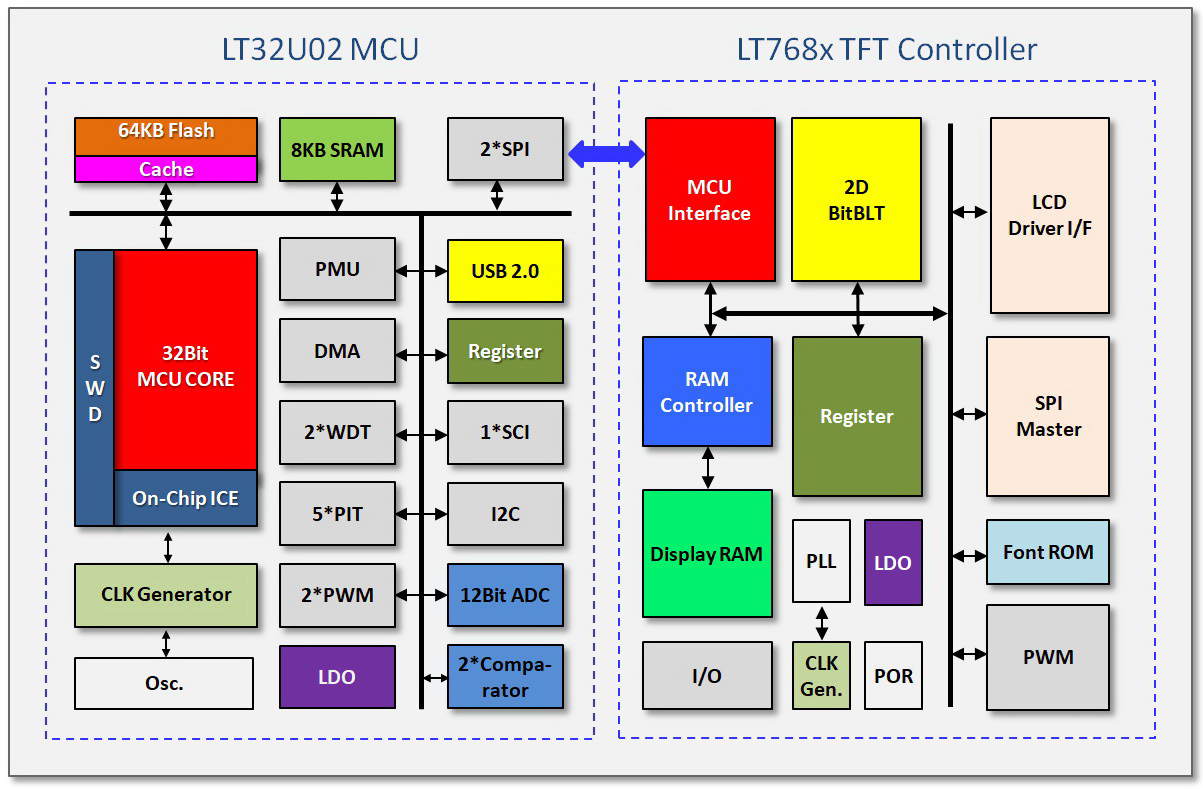

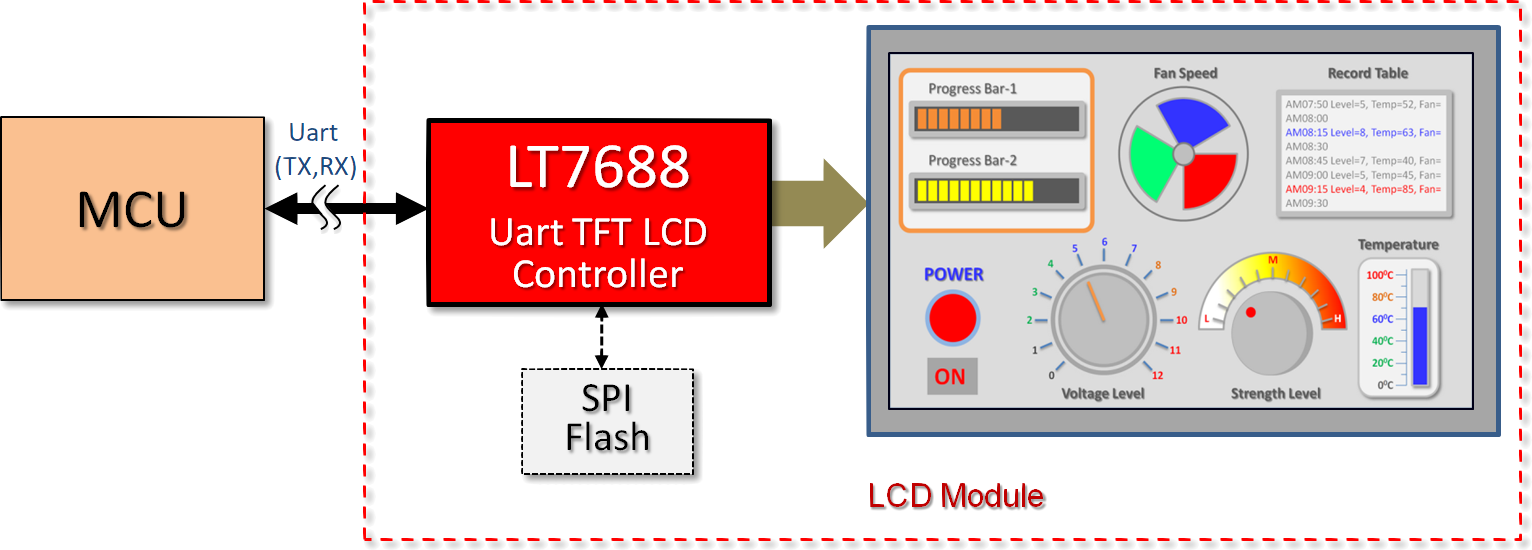

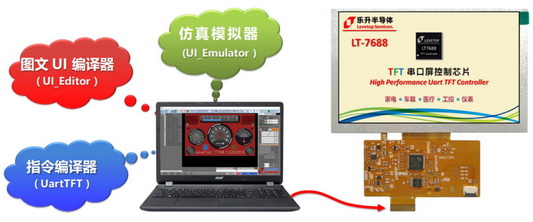

内部方块图: 应用示意图:


产品信息电子档:

•  LT7688 中文简介
•  LT7688 工业串口屏
•  Levetop 串口屏方案
•  TFT 串口屏方案 PPT
